VTX

Подключение VTX к полетным контроллерам

Схема подключения

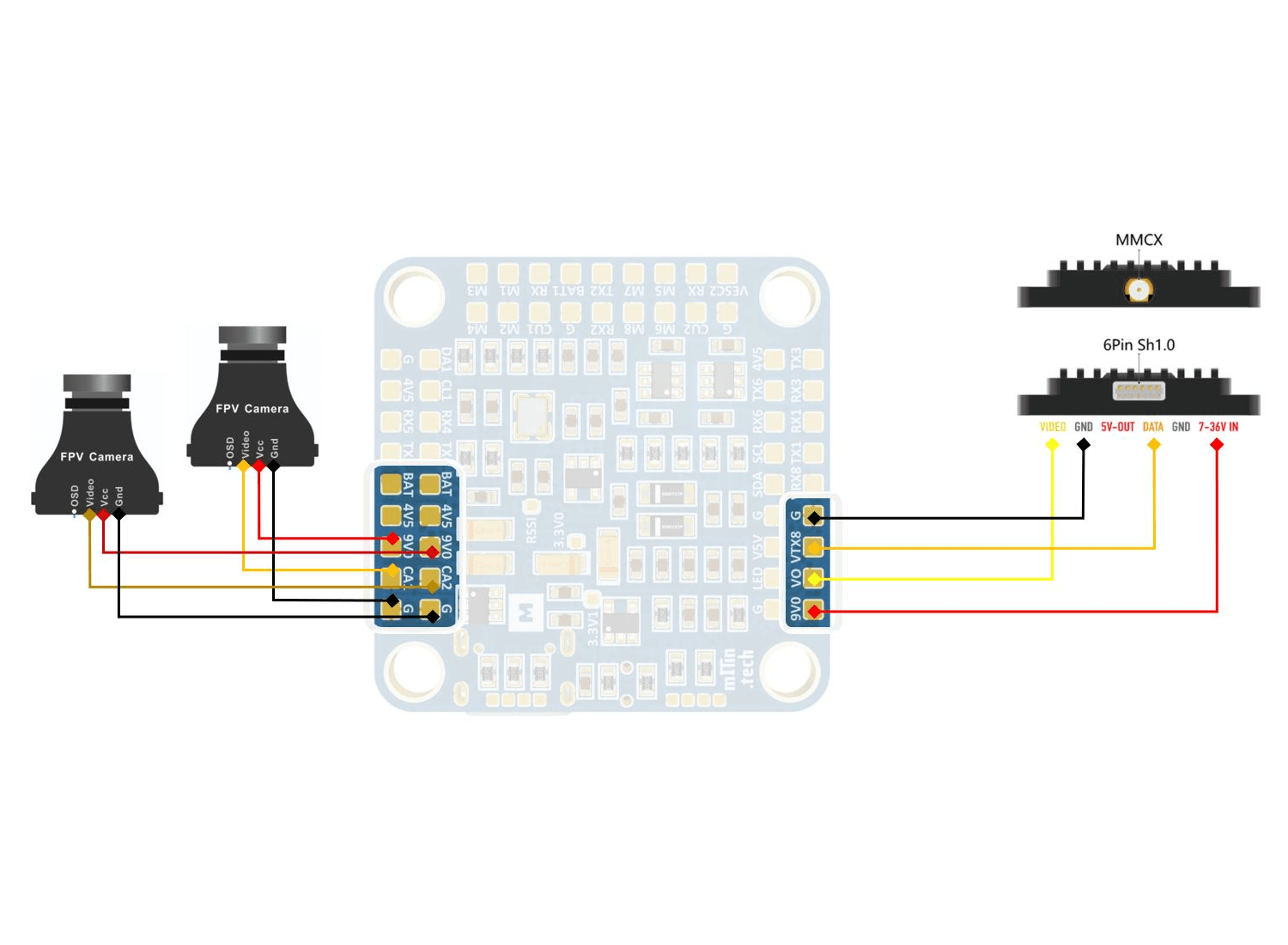

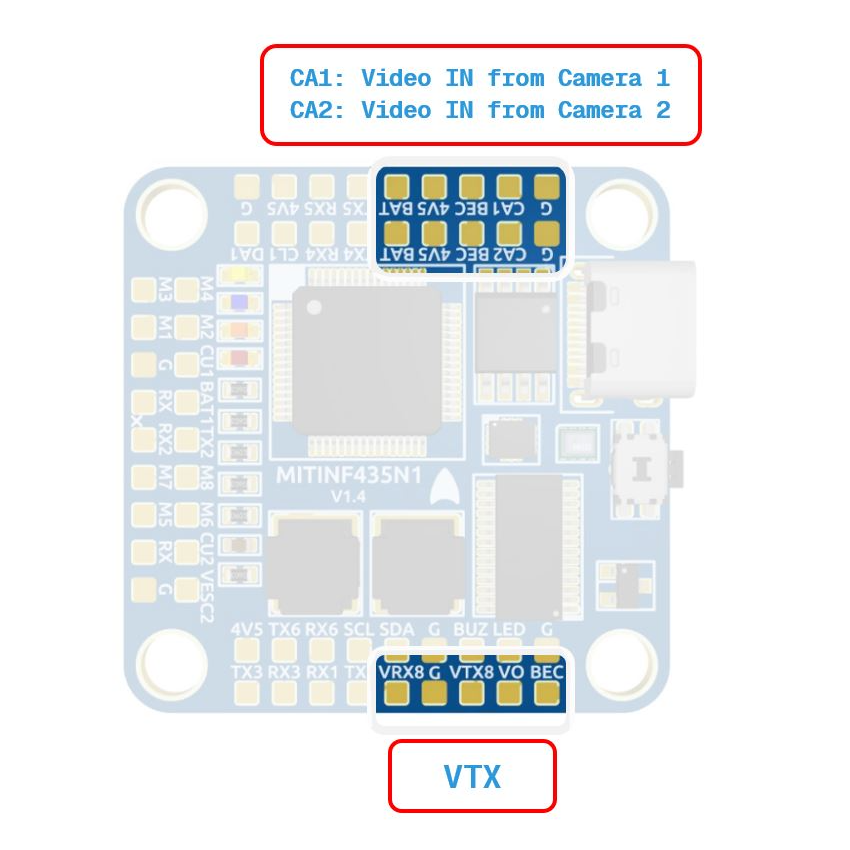

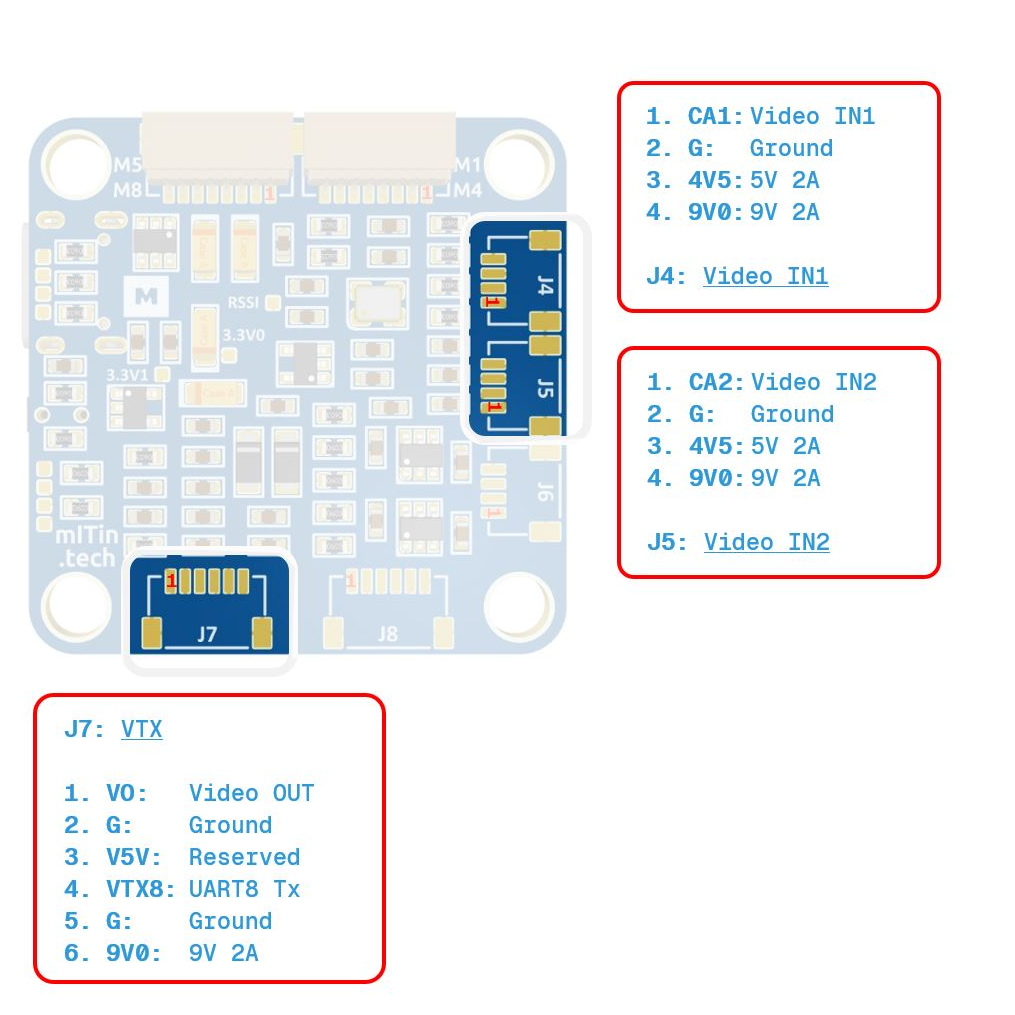

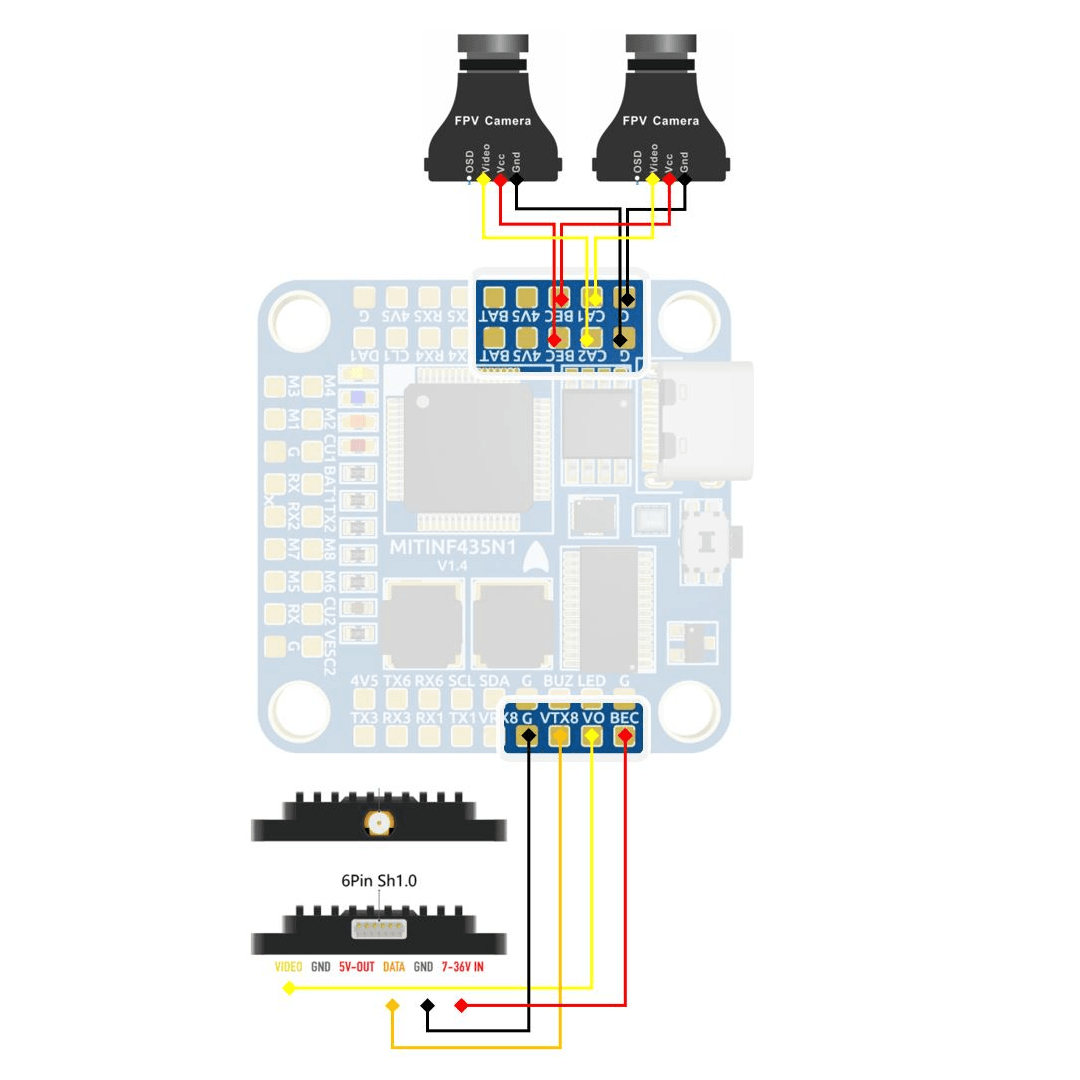

MITINF435N1 v1.4

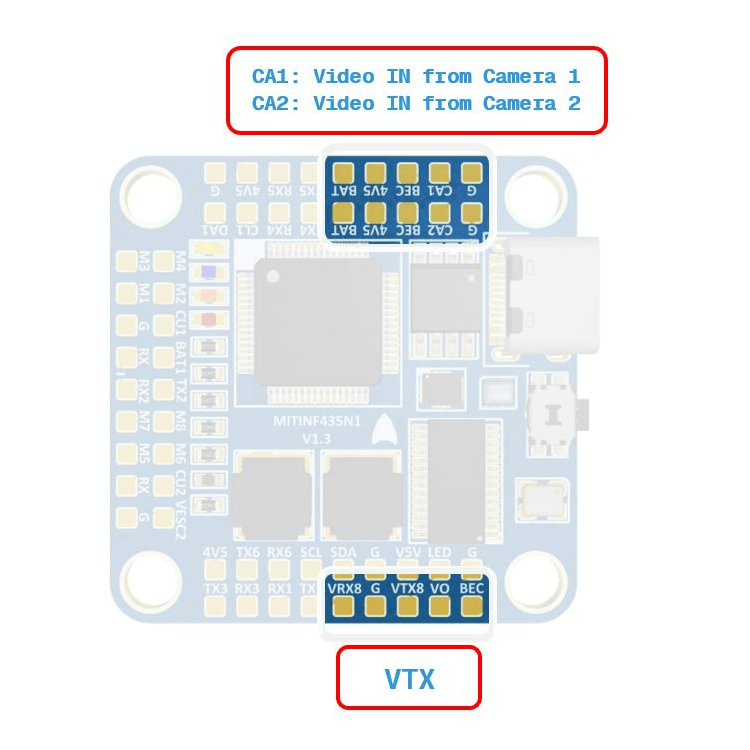

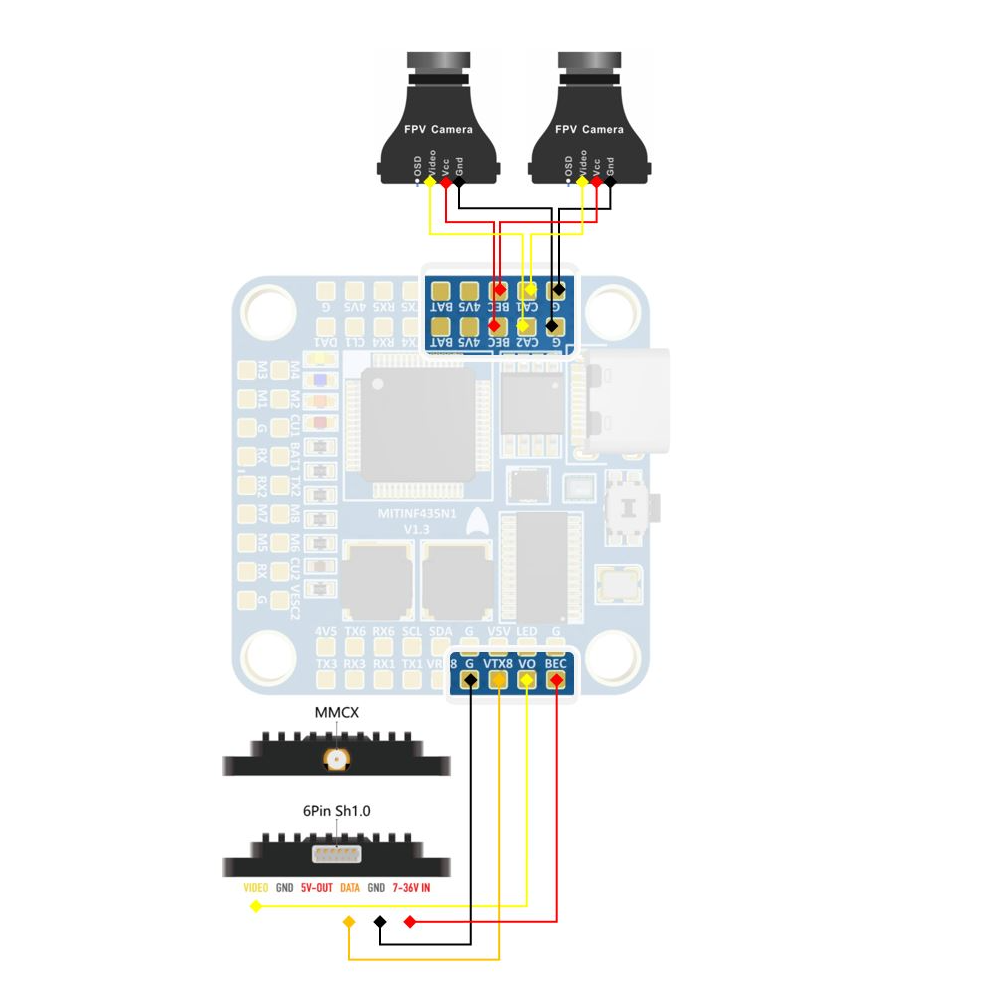

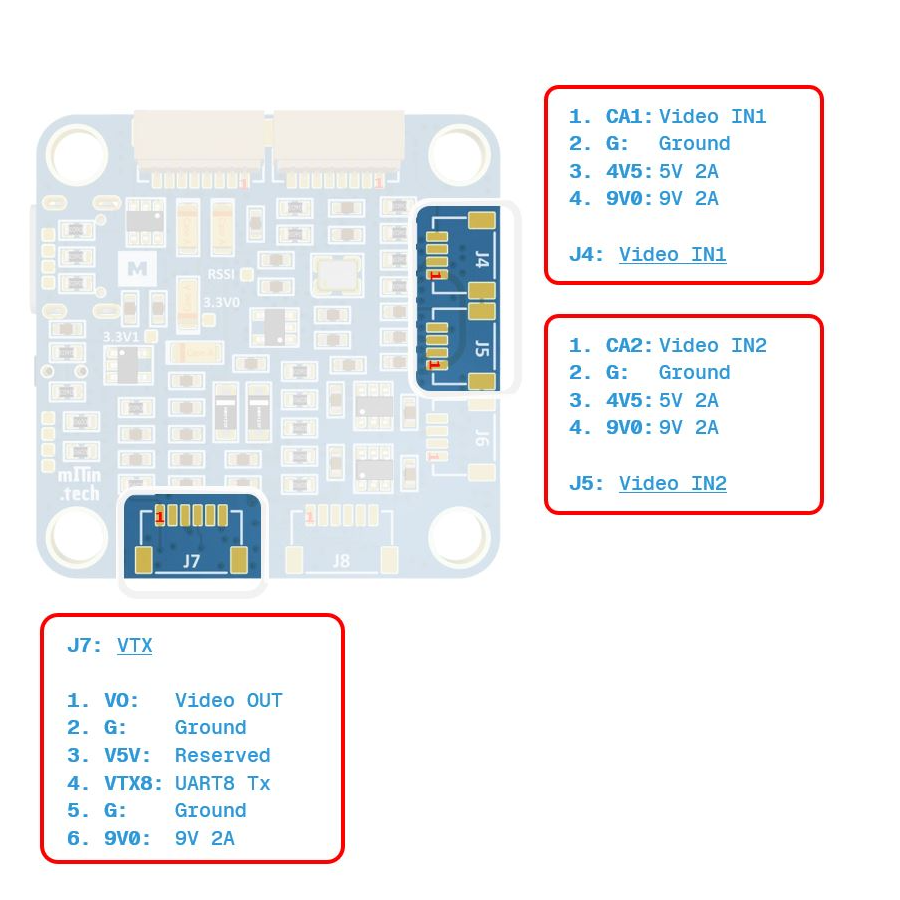

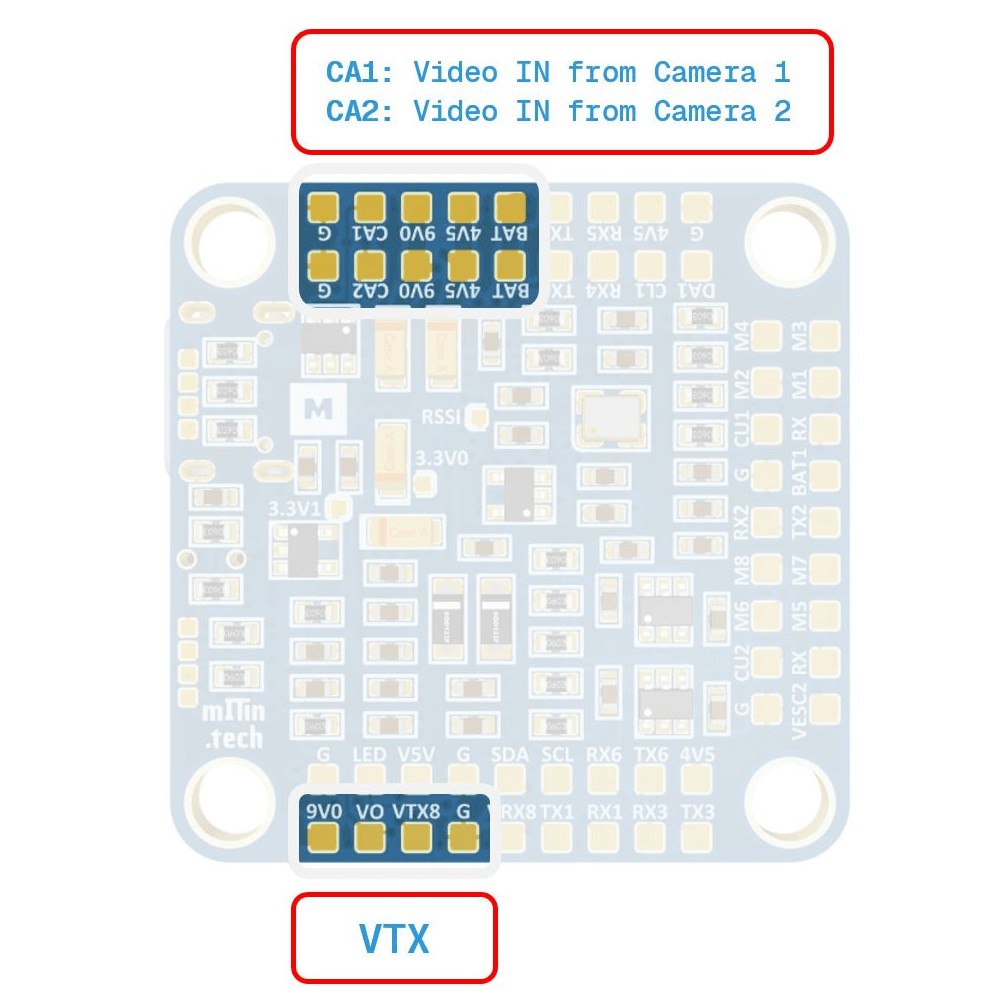

MITINF435N1 v1.3

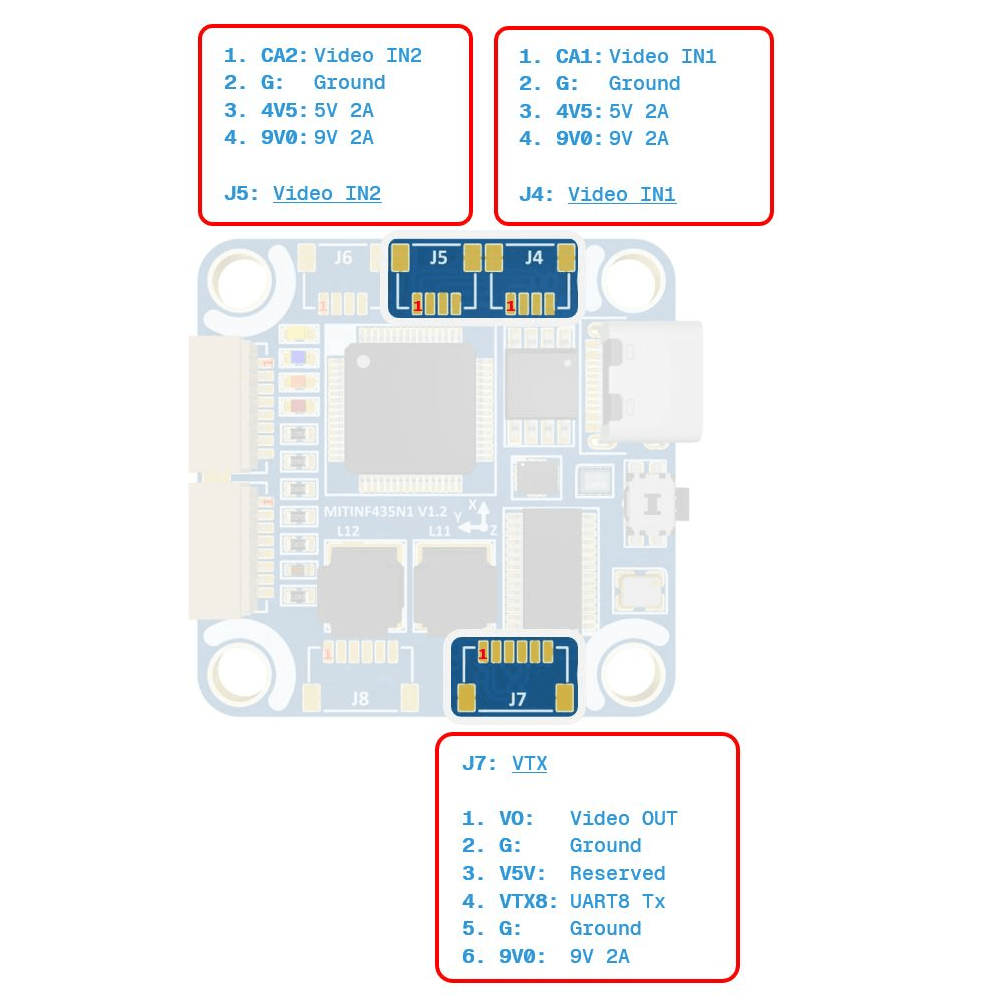

MITINF435N1 v1.2

Настройка в Betaflight

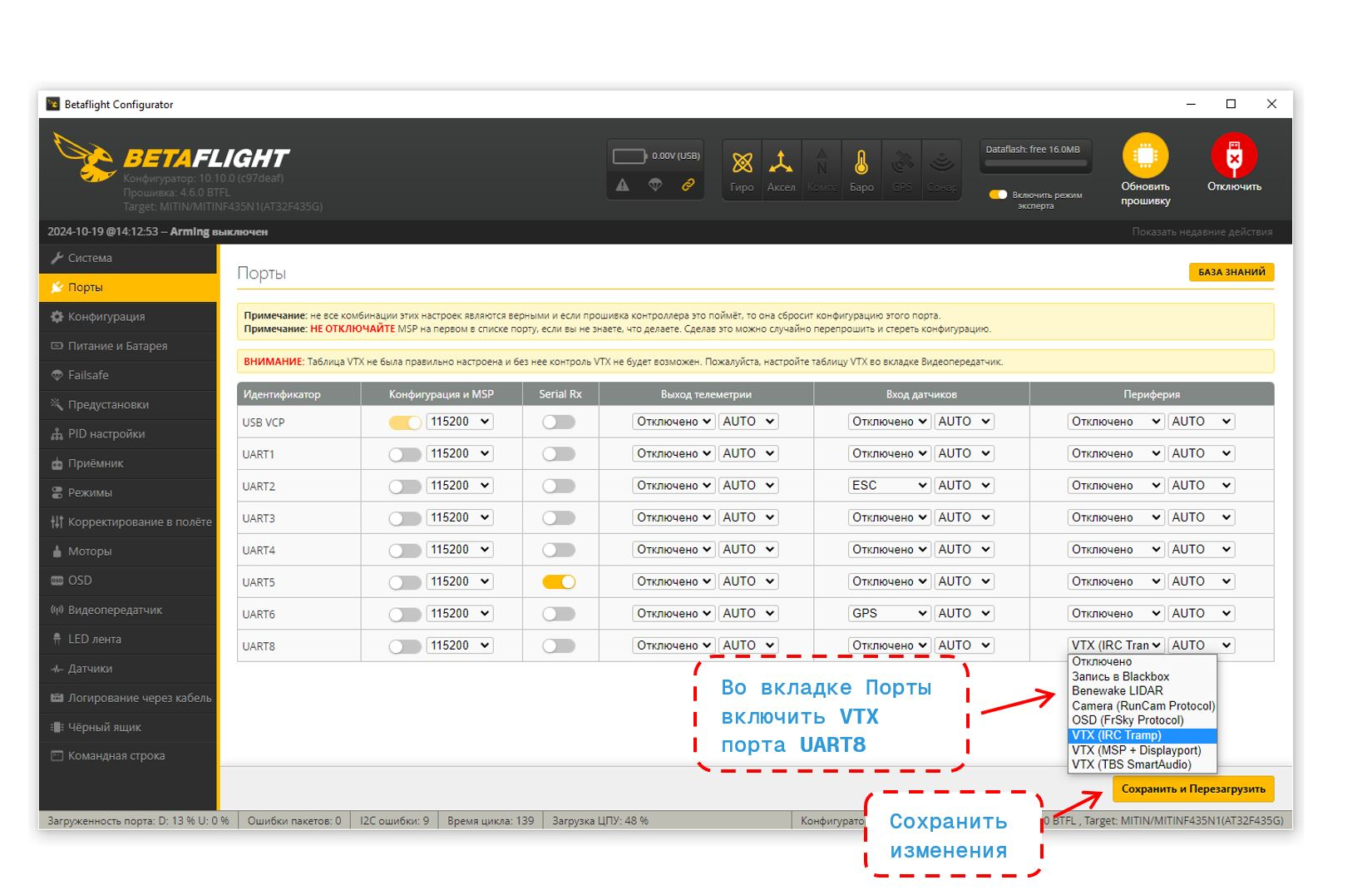

Порты


Во вкладке Порты включить VTX порта UART8 и сохранить изменения.

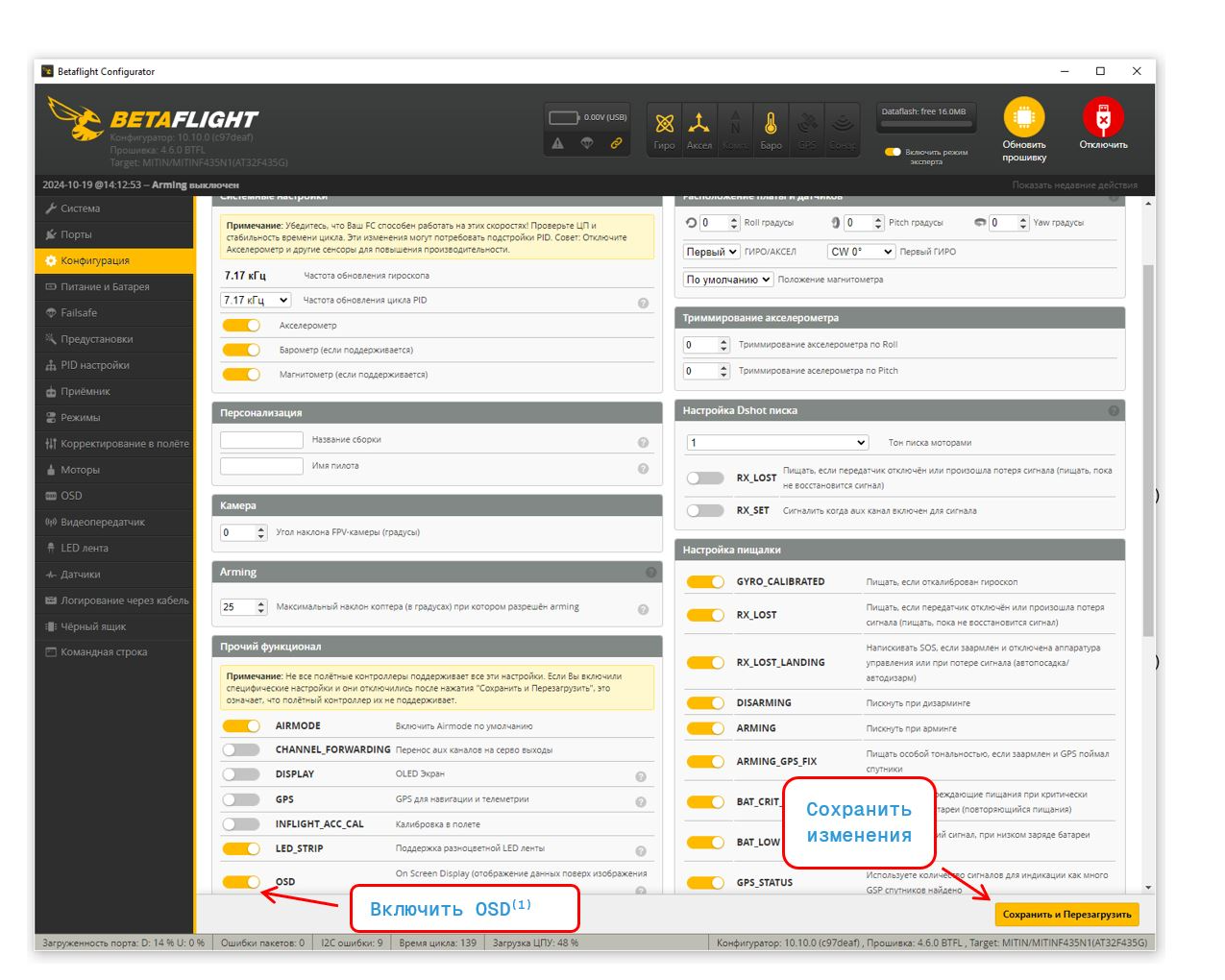

Конфигурация


(1) Иногда для того, чтобы заработал Менеджер Шрифтов (Font Manager) во вкладке OSD, требуется выключить OSD -> Сохранить, а затем заново включить OSD

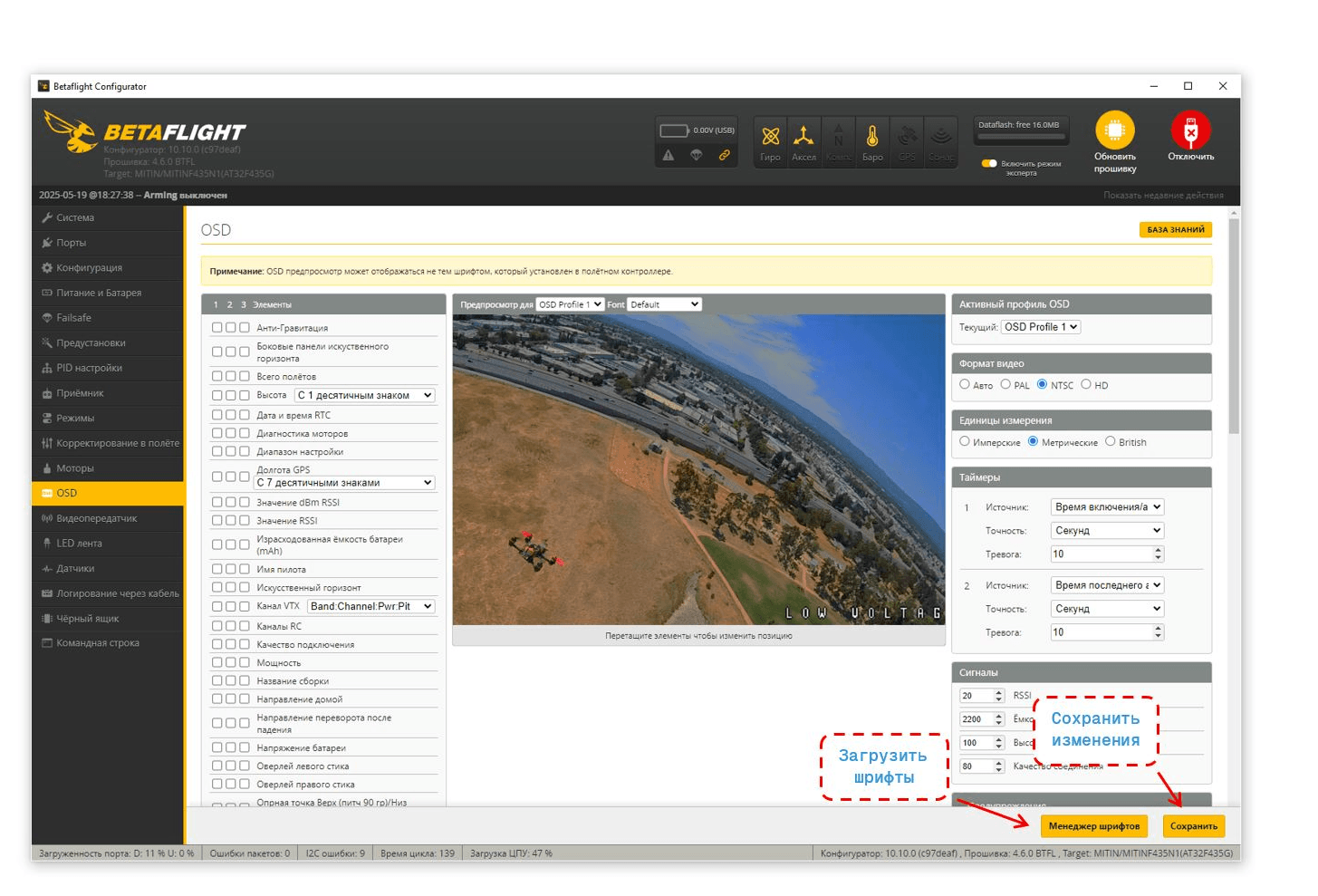

OSD


При первом включении полетного контроллера необходимо загрузить шрифты в OSD чип

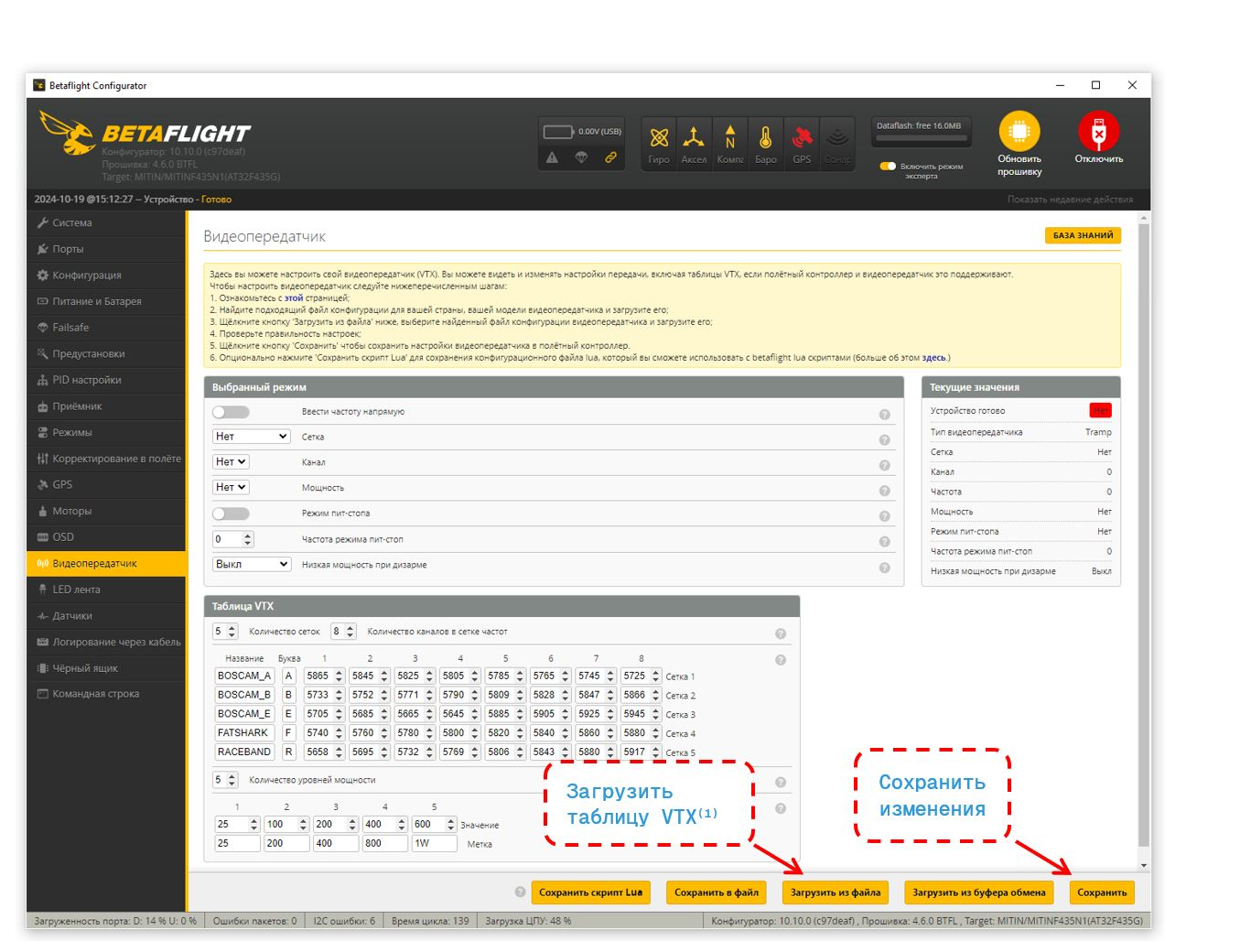

Видеопередатчик


(1) Таблица VTX находится на сайте производителя видеопередатчика

Настройка в INAV

Инструкция в разработке
